EXEMPLO

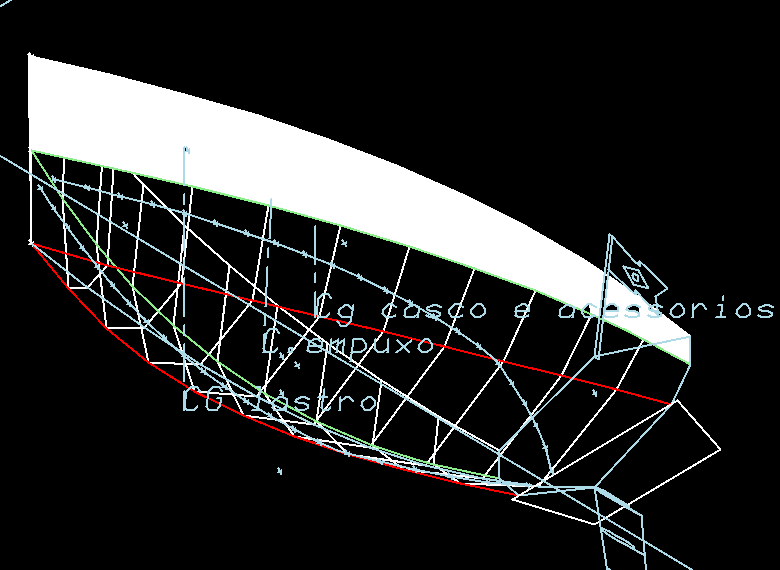

considere o desenho do casco acima.
utilizando o zigzag planificar a quina evidenciada em branco.
quina composta de duas curvas x(comprimento) y(largura) z(profindidade).

superior

0.0	0.0	0.0
2.0	1.0	-0.1
3.6	0.76	0.0

inferior

0.0	0.0	0.5
2.0	1.2	0.5
3.6	0.76	0.15

rodando o zigzag
./zigzag 500 superior inferior

produz :
gsl: interp.c:37: ERROR: insufficient number of points for interpolation type
Default GSL error handler invoked.
Aborted
isso indica que são necessários mais pontos de controle.
pode ser resolvido utilizando-se a função spline do gnu plotutils, para produzir ao menos mais 1 quarto ponto.

corrigido o problema, agora cada curva com 4 pontos, que é o mínimo para biblioteca gsl funcionar temos:
elementos.txt - o arquivo composto por 500 elementos formados pela malha.
curvaA.dat  e curvaB.dat que formam a superfície planificada.

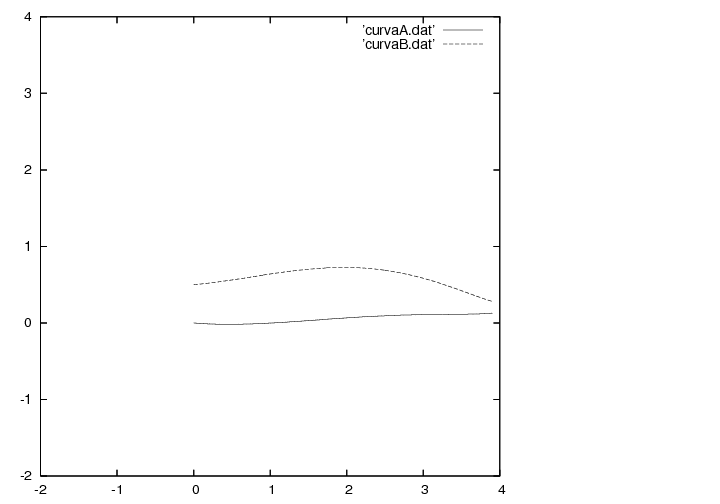

plotando as duas curvas no gnuplot



as duas extremidades podem ser unidas por reta, delimitando assim a superfície planificada.
