EXEMPLO 2

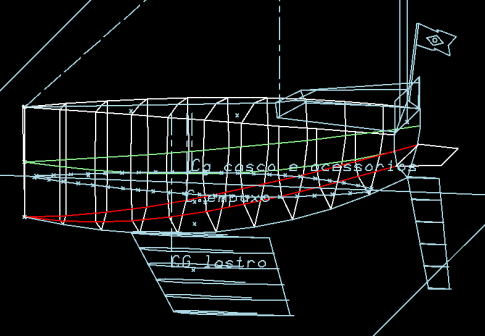

considere o desenho do casco acima.
utilizando o zigzag para planificar o deck como no arquivo baixado !


rodando o zigzag - o script ./teste temos:

./zigzag AL 500 deck.corr cabine.zig
gnuplot plota.teste
kpdf teste.ps

obs : usei akima e linear pois sabia que os cortes da cabine(cabine.zig) são retas !

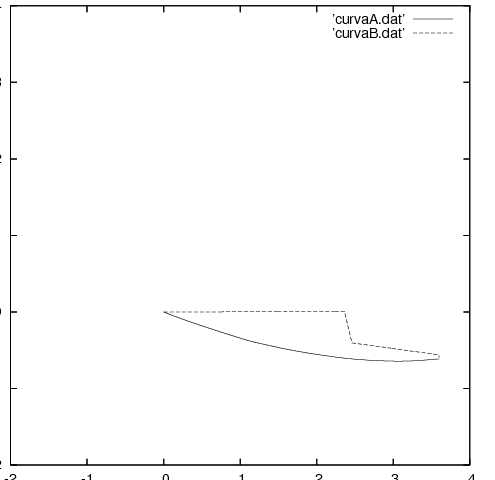

plotando as duas curvas no gnuplot



as duas extremidades podem ser unidas por reta, delimitando assim a superfície planificada.
